Mặt bích bằng thép không gỉ đảm bảo tính toàn vẹn của hệ thống như thế nào?

Hệ thống đường ống trong ngành công nghiệp nặng đòi hỏi các điểm kết nối có độ tin cậy cao. Mặt bích thép không gỉ cung cấp các mối nối an toàn để kết nối van, đường ống và các thiết bị khác. Những bộ phận này cho phép đội bảo trì tháo rời các bộ phận một cách nhanh chóng. Khả năng chống ăn mòn của thép không gỉ làm cho các phụ kiện này trở nên lý tưởng cho môi trường hóa học khắc nghiệt. Người mua bán buôn và kỹ sư dự án phải hiểu các thông số kỹ thuật chính xác để ngăn ngừa rò rỉ và hỏng hóc cơ học. Lựa chọn vật liệu phù hợp ảnh hưởng trực tiếp đến tuổi thọ hoạt động của toàn bộ mạng lưới đường ống.

Cấp vật liệu và kháng hóa chất

Các nhà sản xuất sản xuất các phụ kiện này bằng các hợp kim thép không gỉ austenit khác nhau. Thành phần hợp kim quyết định độ bền cơ học và khả năng chống ăn mòn. Các kỹ sư chọn loại dựa trên phương tiện cụ thể chảy qua đường ống.

So sánh Mặt bích thép không gỉ 304 và 316

Sự khác biệt về luyện kim giữa hai loại này quyết định giới hạn ứng dụng của chúng. Lớp 304 chứa khoảng 18% crom và 8% niken. Thành phần này cung cấp khả năng chống ăn mòn nói chung tuyệt vời. Lớp 316 bao gồm một nguyên tố bổ sung gọi là molypden. Hàm lượng molypden làm tăng đáng kể khả năng chống ăn mòn rỗ do clorua và dung dịch muối gây ra.

Tác động lên đánh giá áp suất mặt bích thép không gỉ

Xếp hạng áp suất xác định áp suất làm việc tối đa cho phép ở nhiệt độ cụ thể. Khi nhiệt độ tăng, độ bền kéo của thép giảm. Các kỹ sư tham khảo các tiêu chuẩn như ASME B16.5 để xác định giới hạn vận hành an toàn. Một phụ kiện được định mức nặng 300 pound ở nhiệt độ phòng sẽ có mức định mức thấp hơn đáng kể ở 500 độ F. Các chuyên gia mua sắm phải xác minh rằng đường cong nhiệt độ áp suất phù hợp với yêu cầu của hệ thống trước khi mua.

Các kiểu thiết kế và cơ chế niêm phong

Các mặt mặt bích khác nhau yêu cầu các miếng đệm cụ thể để tạo ra lớp bịt kín chống rò rỉ. Kiểu gia công trên bề mặt bịt kín cho biết miếng đệm biến dạng như thế nào dưới tải trọng của bu lông. Hiểu rõ các loại bề mặt này sẽ ngăn ngừa hiện tượng nổ gioăng khi áp suất tăng cao.

trượt trên mặt bích cổ hàn

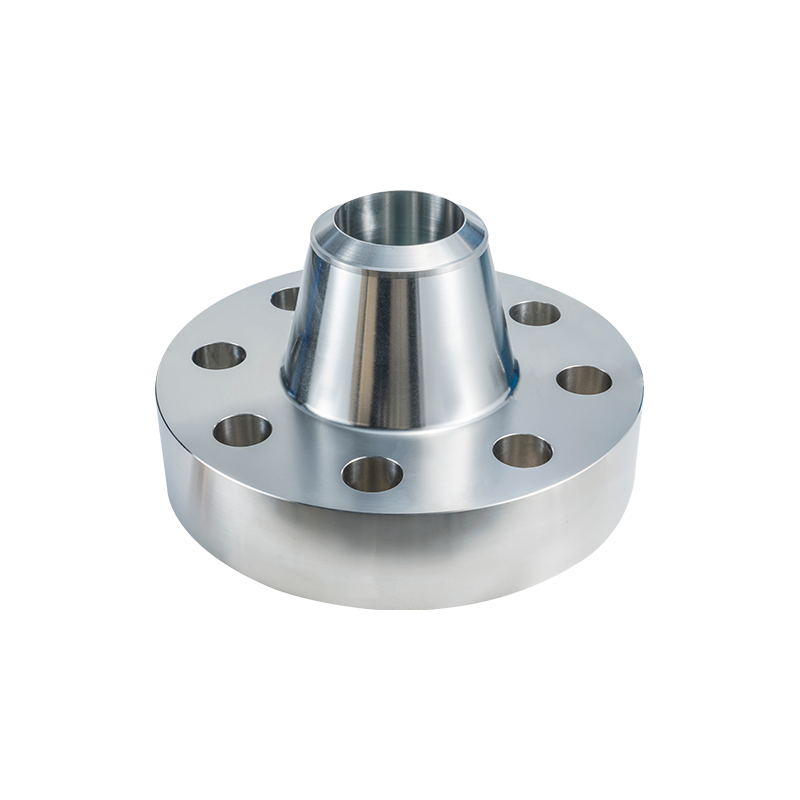

Hai thiết kế này đại diện cho các kiểu kết nối phổ biến nhất trong đường ống công nghiệp. Một thiết kế trượt trượt trên đường ống và các kỹ thuật viên hàn nó cả bên trong lẫn bên ngoài. Cấu hình này tiết kiệm chi phí và dễ căn chỉnh hơn. Thiết kế cổ hàn có cổ nhô ra chạm vào đường ống. Các nhà chế tạo hàn mối nối này hoàn toàn thông qua trục. Thiết kế cổ hàn truyền ứng suất một cách trơn tru từ đường ống đến khớp nối.

Tiêu chuẩn sản xuất và kiểm tra

Các ứng dụng công nghiệp yêu cầu kiểm soát chất lượng nghiêm ngặt. Các nhà sản xuất phải tuân theo các tiêu chuẩn được quốc tế công nhận để đảm bảo độ chính xác về kích thước và độ tinh khiết của vật liệu. Nhà phân phối bán buôn phải yêu cầu tài liệu thích hợp để xác minh việc tuân thủ.

Đang xác minh Thông số mặt bích ASTM A182

Tiêu chuẩn ASTM A182 bao gồm mặt bích ống thép không gỉ được rèn hoặc cán. Thông số kỹ thuật này quy định thành phần hóa học, yêu cầu xử lý nhiệt và quy trình thử nghiệm cơ học. Các phụ kiện rèn có dòng hạt liên tục làm tăng tính toàn vẹn cấu trúc của chúng. Thanh tra thực hiện kiểm tra siêu âm để phát hiện các sai sót bên trong trong quá trình rèn. Phân tích hóa học xác nhận hàm lượng hợp kim chính xác phù hợp với loại yêu cầu. Kiểm tra độ bền kéo xác minh năng suất và độ bền cuối cùng của lô vật liệu.

mặt bích thép không gỉ chống ăn mòn yếu tố

Bề mặt hoàn thiện đóng một vai trò quan trọng trong việc ngăn ngừa ăn mòn. Bề mặt gia công nhẵn có ít kẽ hở cực nhỏ nơi các chất ăn mòn có thể tích tụ. Thụ động hóa là một quá trình hóa học loại bỏ sắt tự do khỏi bề mặt. Quá trình này tăng cường lớp oxit crom tự nhiên, mang lại khả năng bảo vệ tối đa chống rỉ sét. Bảo quản không đúng cách tại nơi làm việc cũng có thể ảnh hưởng đến khả năng chống ăn mòn. Các nhà thầu phải che chắn các phụ kiện để ngăn bụi sắt từ công trình thép cacbon gần đó làm nhiễm bẩn bề mặt không gỉ.

• Thụ động loại bỏ các chất gây ô nhiễm bề mặt sau khi gia công.
• Ngâm làm tan cặn và màu nhiệt do hàn.
• Bảo quản đúng cách sẽ ngăn ngừa ô nhiễm không khí.

Câu hỏi thường gặp

• Sự khác biệt giữa mặt bích nâng lên và mặt bích phẳng là gì? Một mặt nâng lên có một bề mặt nhô lên nhỏ phía trên vòng tròn bắt vít. Nó tập trung áp lực bu lông vào một khu vực đệm nhỏ hơn. Mặt phẳng là mặt phẳng hoàn toàn và bao phủ toàn bộ bề mặt miếng đệm. Mặt phẳng thường được sử dụng với các vật liệu giòn như gang.
• Người mua có thể sử dụng mặt bích loại 304 trong nước có hàm lượng clorua cao không? Các kỹ sư không khuyến nghị loại 304 cho môi trường có hàm lượng clorua cao. Việc thiếu molypden khiến nó dễ bị ăn mòn rỗ. Lớp 316 là sự lựa chọn chính xác cho các ứng dụng nước mặn hoặc nước biển.
• Làm thế nào để người lắp đặt ngăn chặn sự ăn mòn điện giữa thép không gỉ và thép cacbon? Người lắp đặt phải sử dụng miếng đệm cách điện và bộ dụng cụ cách ly. Những bộ dụng cụ này bao gồm vòng đệm bằng nhựa và ống bọc cho bu lông. Chất cách điện phá vỡ mạch điện giữa các kim loại khác nhau.
• Tại sao thanh tra yêu cầu kiểm tra thủy tĩnh cho các bộ phận này? Thử nghiệm thủy tĩnh chứng minh tính toàn vẹn về cấu trúc của mối hàn và vật liệu gốc. Kỹ thuật viên đổ đầy nước vào hệ thống và tạo áp suất cao hơn giới hạn vận hành bình thường. Thử nghiệm này xác định rò rỉ một cách an toàn trước khi hệ thống xử lý chất lỏng nguy hiểm.

Tài liệu tham khảo

• Hiệp hội kỹ sư cơ khí Hoa Kỳ (ASME). ASME B16.5 - Mặt bích ống và phụ kiện mặt bích.
• ASTM Quốc tế. ASTM A182 - Đặc điểm kỹ thuật tiêu chuẩn cho mặt bích ống thép không gỉ và hợp kim rèn hoặc cán.
• Hiệp hội quốc tế các quan chức cơ khí và hệ thống nước (IAPMO). Sổ tay hệ thống đường ống thép không gỉ.
• MSS: Hiệp hội tiêu chuẩn hóa các nhà sản xuất MSS SP-44 - Mặt bích đường ống thép.
