Mặt bích tiêu chuẩn ANSI nào phù hợp với đường ống của bạn?

Mặt bích tiêu chuẩn ANSI cung cấp phương pháp kết nối cơ học chính cho hệ thống đường ống áp lực tại các cơ sở công nghiệp ở Bắc Mỹ. Hướng dẫn này kiểm tra xếp hạng áp suất-nhiệt độ, loại bề mặt và thông số kỹ thuật vật liệu quan trọng đối với các kỹ sư mua sắm và nhà thiết kế đường ống.

Mặt bích tiêu chuẩn ANSI là gì và chúng phát triển như thế nào?

Viện Tiêu chuẩn Quốc gia Hoa Kỳ (ANSI) ban đầu đã công bố các tiêu chuẩn về kích thước mặt bích, sau đó được Hiệp hội Kỹ sư Cơ khí Hoa Kỳ (ASME) duy trì và cập nhật. Các tiêu chuẩn hiện hành hiện nay bao gồm ASME B16.5 cho mặt bích có đường kính danh nghĩa lên tới 24 inch và ASME B16.47 cho đường kính lớn hơn đến 60 inch.

Các hệ thống phân loại chính bao gồm:

Các lớp áp suất được chỉ định 150, 300, 600, 900, 1500 và 2500 đại diện cho xếp hạng nhiệt độ áp suất không thứ nguyên
Các loại mặt bao gồm mặt nâng (RF), mặt phẳng (FF) và khớp kiểu vòng (RTJ)
Cấu hình lỗ khoan phù hợp với lịch trình đường ống để tương thích với hàn

Jiangyin Zhonghai Precision Machinery Co., Ltd. hoạt động với tư cách là nhà sản xuất được chứng nhận ISO 9001 với các bằng cấp PED, TUV và TS, chuyên về mặt bích và vật rèn chính xác. Công ty sản xuất mặt bích ống, mặt bích rèn, mặt bích gia công và các bộ phận liên quan theo tiêu chuẩn GB, ASME, ASTM, JIS, EN và DIN, hỗ trợ sản xuất dựa trên bản vẽ tùy chỉnh hoàn toàn. Phạm vi sản xuất bao gồm 1/2 inch đến 60 inch, trọng lượng từng mảnh lên tới 10 tấn và kích thước tối đa là 4 mét. Các khả năng hoàn chỉnh trong nhà bao gồm rèn, gia nhiệt, tiện CNC, khoan và dây chuyền kiểm tra xử lý cả khối lượng sản xuất và các bộ phận gia công phức tạp.

Phân tích kỹ thuật của năm thông số kỹ thuật quan trọng

1. Cấu hình trượt áp suất thấp: mặt bích tiêu chuẩn ansi trượt 150 lb

Loại 150 đại diện cho mức áp suất tiêu chuẩn thấp nhất, phù hợp với nước, hơi nước và chất lỏng xử lý không quan trọng ở nhiệt độ môi trường xung quanh. Mặt bích trượt trượt trên đầu ống và hàn góc cả hai bên, đơn giản hóa việc lắp đặt trong không gian chật hẹp.

Xếp hạng nhiệt độ áp suất cho thép carbon loại 150:

Áp suất tối đa 285 psi ở nhiệt độ môi trường (100°F)
Áp suất giảm xuống 140 psi ở 400°F
Áp suất giảm xuống 20 psi ở 750°F

So sánh chi phí lắp đặt:

Yếu tố	Mặt bích trượt	Mặt bích cổ hàn
Chi phí vật liệu	Thấp hơn 15-20%	Đường cơ sở
Lao động hàn	Hai mối hàn góc (nhanh)	Mối hàn một mặt (quy trình đủ tiêu chuẩn)
Yêu cầu kiểm tra	Hạt thị giác và từ tính	X quang hoặc siêu âm
Dung sai căn chỉnh	±2mm chấp nhận được	Yêu cầu ± 0,5mm
Chống mỏi	Trung bình	Superior (chuyển đổi căng thẳng suôn sẻ)

Mặt bích tiêu chuẩn ANSI 150 lb trượt trên cấu hình phù hợp với đường ống tiện ích, hệ thống HVAC và dây chuyền xử lý áp suất thấp nơi tốc độ lắp đặt vượt xa yêu cầu về khả năng chống mỏi.

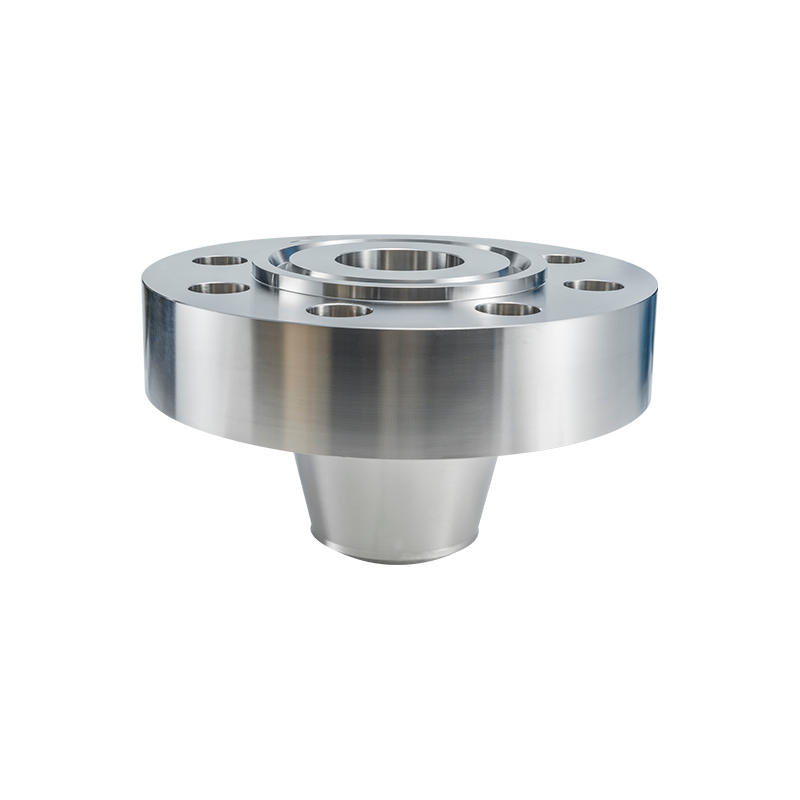

2. Thiết kế cổ hàn áp suất cao: mặt bích cổ hàn tiêu chuẩn ansi lịch trình 40

Mặt bích cổ hàn kết hợp một trục côn chuyển đổi trơn tru sang độ dày thành ống. Hình học này phân phối ứng suất uốn và cung cấp cốt thép kết cấu tại các điểm nối quan trọng.

Kích thước ống lịch trình 40 xác định khả năng tương thích của lỗ khoan:

2 inch Schedule 40: OD 60,3mm, tường 3,91mm, ID 52,5mm
4 inch Schedule 40: OD 114,3mm, tường 6,02mm, ID 102,3mm
6 inch Schedule 40: OD 168,3mm, tường 7,11mm, ID 154,1mm

So sánh hiệu suất loại mặt bích:

đặc trưng	Mặt bích trượt	Mặt bích cổ hàn
Hệ số nồng độ ứng suất	2,5-3,0	1,2-1,5
Vòng đời mệt mỏi	10.000-50.000	100.000-500.000
Độ dày trung tâm	Không có (chỉ tường ống)	Tăng cường tốt nghiệp
Tính nhất quán của đánh giá áp suất	Giảm tốc độ với lịch trình đường ống	Duy trì đánh giá độc lập với đường ống
Ứng dụng điển hình	Hệ thống tĩnh, chu kỳ thấp	Dịch vụ mang tính chu kỳ, căng thẳng cao

các lịch hàn cổ mặt bích tiêu chuẩn ansi 40 sự kết hợp đại diện cho thông số kỹ thuật phổ biến nhất cho đường ống xử lý trong các nhà máy hóa chất và nhà máy lọc dầu, cân bằng công suất áp suất với tính sẵn có của vật liệu tiêu chuẩn.

3. Ứng dụng đóng cửa và cách ly: mặt bích tiêu chuẩn ansi mặt nâng

Mặt bích mù chấm dứt hệ thống đường ống hoặc cách ly thiết bị trong quá trình bảo trì. Mặt nâng lên cung cấp bề mặt bịt kín được gia công chính xác để nén miếng đệm.

Thông số kỹ thuật hoàn thiện bề mặt bao gồm:

125-250 microinch AARH (Chiều cao độ nhám trung bình số học) cho các miếng đệm phi kim loại
63-125 microinch AARH cho miếng đệm dạng xoắn ốc
32-63 microinch AARH cho khớp kiểu vòng

So sánh chức năng mặt bích mù:

chức năng	Mặt bích mù	Cách ly van
Cách ly tích cực	Tuyệt đối (rào cản vững chắc)	Phụ thuộc vào tính toàn vẹn của chỗ ngồi
Kiểm tra áp suất	Điểm cuối lý tưởng cho hydrotest	Yêu cầu bỏ qua hoặc loại bỏ
cân nặng	Cao (rèn rắn)	Biến (phụ thuộc vào loại van)
Tốc độ hoạt động	Chậm (bu lông/tháo chốt)	Nhanh (một phần tư hoặc nhiều lượt)
Chi phí cho kích thước lớn	Trung bình	Hàm mũ với lớp áp lực

Mặt bích tiêu chuẩn ANSI thông số kỹ thuật yêu cầu gia công bề mặt chính xác và xác minh khả năng tương thích của miếng đệm. Cấu trúc vững chắc chịu được toàn bộ áp lực của hệ thống từ cả hai hướng, mang lại sự cách ly đáng tin cậy cho việc bảo trì đoạn đường ống và lối vào tàu.

4. Các loại vật liệu thép carbon: mặt bích tiêu chuẩn ansi thép carbon a105

ASTM A105 quy định các thành phần đường ống bằng thép carbon rèn cho dịch vụ nhiệt độ môi trường xung quanh và nhiệt độ cao. Loại này chiếm ưu thế trong các ứng dụng mặt bích công nghiệp nhờ hiệu quả chi phí và độ tin cậy cơ học.

Yêu cầu về thành phần hóa học:

Carbon tối đa 0,35% cho khả năng hàn
Mangan 0,60-1,05% cho sức mạnh
Silicon 0,10-0,35% để khử oxy
Phốt pho và lưu huỳnh tối đa 0,040% mỗi loại

So sánh phương pháp sản xuất:

Tài sản	Giả mạo ASTM A105	Diễn viên tương đương
Cấu trúc hạt	Tinh tế, định hướng	Ngẫu nhiên, có khả năng thô
Khiếm khuyết bên trong	Tối thiểu (đóng do biến dạng)	Rủi ro về độ xốp
Độ bền va đập	Cao (điển hình là 20J ở -29°C)	Thay đổi, thường thấp hơn
Đánh giá nhiệt độ áp suất	Giá trị ASME B16.5 đầy đủ	Giảm 10-20%
Giá mỗi pound	Đường cơ sở	Thấp hơn 30-40% (nhưng rủi ro cao hơn)

Mặt bích thép carbon tiêu chuẩn ANSI a105 thông số kỹ thuật yêu cầu chứng chỉ kiểm tra vật liệu xác minh xử lý nhiệt và kiểm tra cơ học. Kết cấu giả mạo giúp loại bỏ các rủi ro về độ xốp bên trong vốn có của các bộ phận đúc, chứng minh chi phí cao hơn cho các dịch vụ quan trọng.

5. Mối hàn ổ cắm áp suất cao: mối hàn ổ cắm mặt bích tiêu chuẩn ansi 3000 psi

Mặt bích hàn ổ cắm phù hợp với đường ống có đường kính nhỏ hơn (thường từ 2 inch trở xuống) trong các ứng dụng áp suất cao. Lỗ khoan tiếp nhận đầu ống bằng hàn phi lê ở khớp ngoài.

Tương đương với lớp áp suất:

Mối hàn ổ cắm 3000 psi tương ứng với Loại 600 trở lên
Mối hàn ổ cắm 6000 psi tương ứng với Lớp 1500
Mối hàn ổ cắm 9000 psi tương ứng với Loại 2500

So sánh kết nối lỗ khoan nhỏ:

phương pháp	Mặt bích hàn ổ cắm	mặt bích có ren
Tính toàn vẹn của áp suất	Cao (rào cản hàn)	Trung bình (thread seal dependent)
Chống mỏi	Tốt (lỗ khoan trơn tru)	Kém (nồng độ ứng suất tại ren)
Kỹ năng cài đặt	Yêu cầu trình độ hàn	Thấp hơn (kỹ năng lắp ống)
Tiềm năng rò rỉ	Chỉ khuyết tật mối hàn	Hư hỏng ren, suy thoái chất bịt kín
Phạm vi kích thước	1/2 đến 2 inch điển hình	Có sẵn 1/2 đến 4 inch

các mối hàn mặt bích tiêu chuẩn ansi 3000 psi thông số kỹ thuật đề cập đến các kết nối thiết bị, cổng lấy mẫu và dây chuyền xử lý dore nhỏ nơi các kết nối ren có nguy cơ bị hỏng do mỏi dưới áp suất tuần hoàn hoặc rung động.

Tiêu chuẩn chứng nhận và chất lượng sản xuất

Tuân thủ ISO 9001 và PED

Hệ thống quản lý chất lượng đảm bảo sản xuất nhất quán thông qua các thủ tục dạng văn bản:

Truy xuất nguồn gốc vật liệu từ báo cáo thử nghiệm của nhà máy cho đến lần kiểm tra cuối cùng
Hồ sơ xử lý nhiệt xác minh chu trình austenit hóa và chuẩn hóa
Kiểm tra kích thước theo bảng dung sai ASME B16.5
Kiểm tra áp suất ở mức 1,5 lần áp suất định mức cho các ứng dụng quan trọng

Năng lực sản xuất nội bộ

Jiangyin Zhonghai Precision Machinery duy trì sự tích hợp sản xuất hoàn chỉnh:

Máy ép rèn lên tới 10.000 tấn cho phôi đường kính lớn
Lò xử lý nhiệt liên tục có kiểm soát khí quyển
Máy tiện đứng CNC gia công đường kính đến 4 mét
Trung tâm khoan thực hiện các mẫu lỗ bu lông với dung sai vị trí ±0,2mm

Dịch vụ tùy chỉnh và tiêu chuẩn toàn cầu

Khả năng sản xuất đa tiêu chuẩn

Sản xuất song song theo tiêu chuẩn quốc tế hỗ trợ các yêu cầu dự án toàn cầu:

Tiêu chuẩn GB cho dự án nội địa Trung Quốc
ASME/ASTM cho thị trường Bắc Mỹ và Trung Đông
Thông số kỹ thuật JIS dành cho khách hàng Nhật Bản và Đông Nam Á
Tiêu chuẩn EN/DIN để tuân thủ Khu vực Kinh tế Châu Âu

Giải pháp phi tiêu chuẩn và được thiết kế

Sản xuất dựa trên bản vẽ đáp ứng các yêu cầu đặc biệt:

Mặt bích lỗ với phần chạy đồng hồ
Cổ hàn dài cho kết nối vỏ tàu
Mặt bích nhỏ gọn giúp giảm trọng lượng và tải trọng bu lông

Câu hỏi thường gặp

Sự khác biệt về đường kính vòng tròn bu lông tồn tại giữa mặt bích Loại 150 và Loại 300?

Đối với mặt bích danh nghĩa 6 inch, Loại 150 chỉ định đường kính vòng tròn bu lông 241,3mm với 8 bu lông có đường kính 22,2mm. Loại 300 chỉ định vòng tròn bu lông 269,9mm với 12 bu lông có đường kính 25,4mm. Vòng tròn bu lông lớn hơn và số lượng bu lông tăng lên đáp ứng yêu cầu nén miếng đệm cao hơn để có mức áp suất cao. Mặt bích Loại 150 hiện tại không thể nâng cấp lên Loại 300 bằng cách khoan thêm lỗ do đường kính và độ dày bên ngoài không đủ.

Làm thế nào để so sánh vật liệu A105 và A350 LF2 cho các ứng dụng nhiệt độ thấp?

Thử nghiệm tác động khía chữ V của ASTM A105 Charpy đạt tiêu chuẩn ở mức tối thiểu -29°C. ASTM A350 Cấp LF2 chỉ định các yêu cầu về tác động ở -46°C hoặc -59°C tùy theo loại. Loại LF2 có giá cao hơn 15-25% nhưng mang lại độ bền cần thiết cho các dịch vụ làm lạnh và tiếp xúc với khí hậu phía Bắc. A105 mặt bích tiêu chuẩn ansi thép cacbon a105 thông số kỹ thuật có nguy cơ gãy xương giòn dưới -29°C.

Áp suất tối đa mà mặt bích trượt có thể xử lý một cách an toàn là bao nhiêu?

Mặt bích trượt loại 150 có áp suất lên tới 285 psi ở nhiệt độ môi trường nhưng có hệ số tập trung ứng suất cao hơn 2,5 lần so với thiết kế cổ mối hàn. Các giới hạn ứng dụng thực tế thường làm giảm áp suất mặt bích trượt xuống 150-200 psi trong các dịch vụ tuần hoàn. các mặt bích tiêu chuẩn ansi 150 lb trượt trên cấu hình chỉ phù hợp với các ứng dụng tĩnh, không gây sốc.

Hiệu suất làm kín mối nối kiểu mặt nâng và kiểu vòng khác nhau như thế nào?

Mặt bích nâng cao nén các miếng đệm phẳng hoặc xoắn ốc trên các khu vực tiếp xúc rộng, chấp nhận sự thay đổi độ hoàn thiện bề mặt vừa phải. Các mối nối kiểu vòng yêu cầu gia công rãnh chính xác (± 0,05mm) và tiếp xúc giữa kim loại với kim loại để đạt được độ kín thông qua biến dạng dẻo. Kết nối RTJ chịu được áp suất vượt quá 10.000 psi và nhiệt độ trên 500°C khi các miếng đệm thông thường bị hỏng. Các kết nối mặt nâng chiếm ưu thế trong đường ống quy trình chung do chi phí gia công thấp hơn và tính đơn giản trong việc thay thế miếng đệm.

Số lượng đặt hàng tối thiểu và chính sách mẫu là gì?

Mặt bích danh mục tiêu chuẩn hỗ trợ các đơn đặt hàng từ các bộ phận riêng lẻ cho các yêu cầu bảo trì. Việc rèn tùy chỉnh yêu cầu số lượng vật liệu tối thiểu 500kg để truy xuất nguồn gốc lô nhiệt. Mặt bích mẫu để kiểm tra trình độ cần phải mua; báo cáo kích thước và chứng chỉ vật liệu đi kèm với việc giao hàng tiêu chuẩn mà không mất thêm chi phí. Jiangyin Zhonghai Precision Machinery duy trì hàng tồn kho có kích thước phổ biến để vận chuyển nhanh chóng.

Kết luận

Lựa chọn thích hợp Mặt bích tiêu chuẩn ANSI yêu cầu phân tích các điều kiện nhiệt độ áp suất, động lực học đường ống và môi trường vật liệu. Dù chỉ định mặt bích tiêu chuẩn ansi 150 lb trượt trên cho nền kinh tế, lịch hàn cổ mặt bích tiêu chuẩn ansi 40 để chống mỏi, Mặt bích tiêu chuẩn ANSI để cách ly, mặt bích tiêu chuẩn ansi thép cacbon a105 cho dịch vụ tiêu chuẩn, hoặc mối hàn mặt bích tiêu chuẩn ansi 3000 psi đối với lỗ khoan nhỏ áp suất cao, thông số kỹ thuật xác định tính toàn vẹn của hệ thống.

Jiangyin Zhonghai Precision Machinery Co., Ltd. cung cấp dịch vụ sản xuất tích hợp từ rèn đến kiểm tra cuối cùng, hỗ trợ các ngành công nghiệp chế biến và năng lượng toàn cầu với chất lượng và khả năng kích thước được chứng nhận đến đường kính 4 mét.

Tài liệu tham khảo

Hiệp hội kỹ sư cơ khí Hoa Kỳ, ASME B16.5-2020, Mặt bích ống và phụ kiện mặt bích: Tiêu chuẩn NPS 1/2 đến NPS 24 Metric/Inch
Hiệp hội kỹ sư cơ khí Hoa Kỳ, ASME B16.47-2017, Mặt bích thép có đường kính lớn: Tiêu chuẩn NPS 26 đến NPS 60 Metric/Inch
Hiệp hội Thử nghiệm và Vật liệu Hoa Kỳ, ASTM A105/A105M-21, Thông số kỹ thuật tiêu chuẩn cho vật liệu rèn bằng thép cacbon cho các ứng dụng đường ống
Hiệp hội Thử nghiệm và Vật liệu Hoa Kỳ, ASTM A350/A350M-18, Thông số kỹ thuật tiêu chuẩn cho vật liệu rèn cacbon và thép hợp kim thấp, yêu cầu kiểm tra độ bền đỉnh cao cho các bộ phận đường ống
Ủy ban Tiêu chuẩn hóa Châu Âu, EN 1092-1:2018, Mặt bích và các khớp nối - Mặt bích tròn cho đường ống, van, phụ kiện và phụ kiện, được chỉ định PN - Phần 1: Mặt bích thép
Tổ chức Tiêu chuẩn hóa Quốc tế, ISO 9001:2015, Hệ thống quản lý chất lượng - Yêu cầu
